空氣冷卻器簡稱空冷器，是20世紀40年代發展起來的用空氣冷卻管內工藝流體的冷卻設備。

　　目前已基本取代了傳統的水冷卻器。在煉油廠和石油化工廠的冷換設備中，空氣冷卻器成為不可或缺的一類設備。其應用范圍包含了塔頂油氣冷凝到汽油、柴油冷卻的各種不同工況。在化學工業、電力、冶金、原子能等行業，空氣冷卻器也有著廣泛的應用。

　　空冷器的總體結構通常按工藝流程、結構形式、風量控制方式、通風方式、防寒防凍方式等進行分類。

　　適用場合及特點：水源充足；要求冷卻介質出口溫度接近大氣濕球溫度；裝置內場地較緊湊。

　　缺點：需要另外有循環冷卻水系統；操作費、電耗及檢修費較大；出口溫度控制較差。

　　適用場合及特點：水源不足；要求循環水量盡可能少的情況；介質出口溫度可冷至高于大氣濕球溫度5℃左右；操作費用較使用水后冷者要小；一般濕空氣的排水可過濾后重復使用，不需另設循環水場，或作其他循環水的補充水。

　　適用場合及特點：用于中、小處理量場合或大處理量場合或大處理量干空冷的空冷；占地面積??；操作費用省。

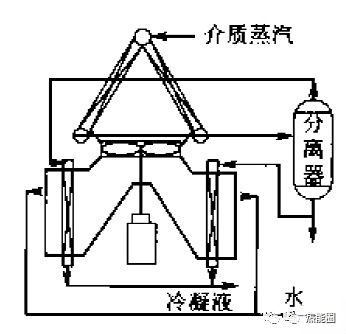

　　可用于寒冷地區或介質出口溫度比夏季設計氣溫高15~20℃的場合；可用于高壓介質冷卻系統；運轉費用較前空冷后水冷低。

　　適用場合及特點：作為干空冷的補充手段；進口文帝低的介質冷卻，且終冷溫度要求高于大氣濕球溫度5℃。

　　適用場合及特點：適用于任何場合。管束水平放置，為了防止冷凝液停留在管中，管子應有3°或1％的傾斜。

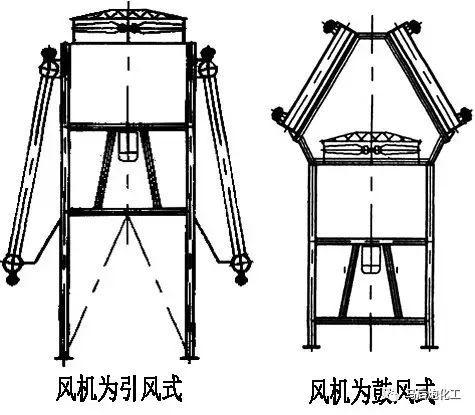

　　適用場合及特點：管束及風機葉輪水平放置，氣流垂直于地面，自下而上或反之；結構簡單，安裝方便；對于冷凝的管排本身或最后一行程管子，常有一坡度，以便于排液。

　　優點：管內熱流體和管外空氣分布比較均勻。傳熱系數比水平式略高。管內流動阻力小。占地面積較小。

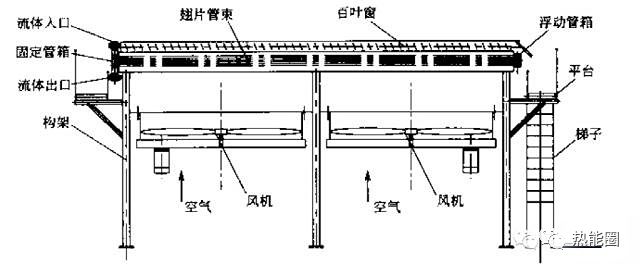

　　1、一組或多組帶翅片的管束，需要冷卻或冷凝的流體在管內通過，空氣在管外流動，對流涕進行冷卻。

　　管束由翅片管與管箱及框架構成。管子的兩端脹接在管箱的側面。管子的上、下兩側各與進出口管子相連。管子按三角形排列，其安裝形式有水平、傾斜、直立等。

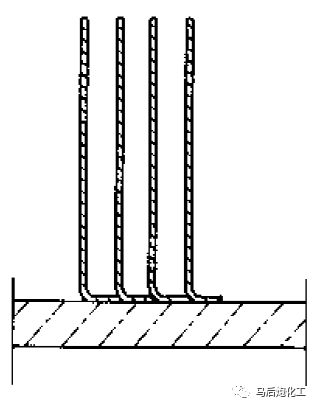

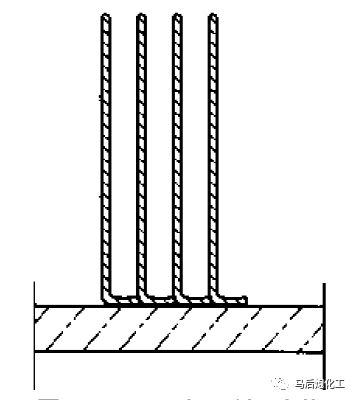

　　適用范圍及特點：允許最高介質溫度≤150℃；允許最高使用壓力，鋼管≤32MPa，鋁管≤2.5MPa；翅片管管長12m、10.5m、9m、6m、4.5m、3m；價格低廉，使用最多。

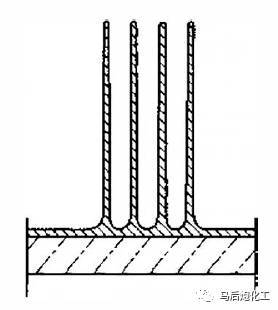

　　適用范圍及特點：允許最高介質溫度為170℃；抵抗大氣腐蝕較L型翅片管好，適用于濕空冷；傳熱性能比L型翅片管要好；翅片管管長同L型翅片管。

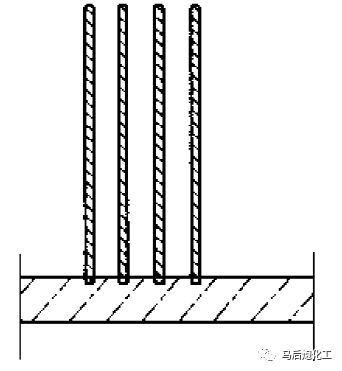

　　適用范圍及特點：允許最高介質溫度為350℃；鋼管允許最高使用壓力≤3.2MPa；傳熱性能比L型翅片管要好；翅片長同L型翅片管。

　　允許最高介質溫度為250℃；在 L型翅片管管壁及L 形翅片折邊部分增加縱向滾花，翅片與鋼管的結合力及承受冷熱急變能力較佳，傳熱效率比L 型略高（約 6% ～ 7%)

　　適用范圍及特點：允許最高介質溫度為280℃；剛管〈內）最高使用壓力為 32MPa；可采用耐腐蝕的內管；傳熱性能介于鑲嵌式和繞片式之間；可用于振動甚大的動力機械中。

　　適用范圍及特點：傳熱性能比圓形翅片管高25%；管外阻力比L型翅片管低10%~30%；占地面積比圓管小20%；能耗可比圓管大為節省。

　　適用范圍及特點：使用最多，可用于汽油、煤油及其他輕質油品和溶劑以及介質污垢系數不大的各種場合；壓力形式≤20MPa。

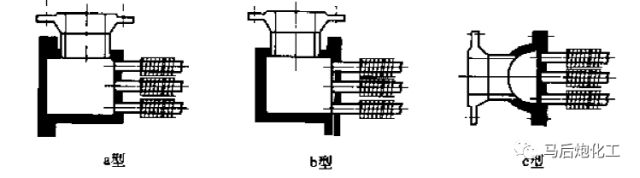

　　適用范圍及特點：用于介質污垢系數較大的場合；用于易凝的介質；設計壓力≤6.4MPa；a型卸蓋時不必拆卸管線法蘭，c型常用于不銹鋼或鋁制空冷管束上。

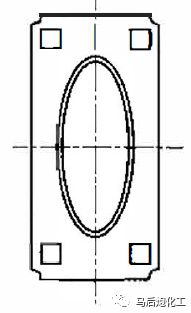

　　適用范圍及特點：用于高壓場合，設計壓力≤32MPa；用于含氫介質；用于不銹鋼管或其他耐腐蝕材料制作的集合管箱。

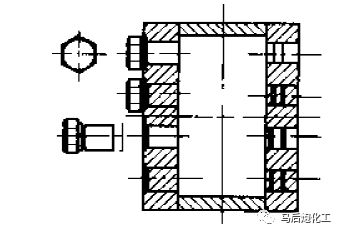

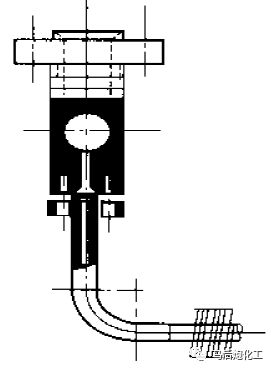

　　適用范圍及特點：用于高壓場合；檢修時更換翅片管極為方便，管箱使用壽命長。

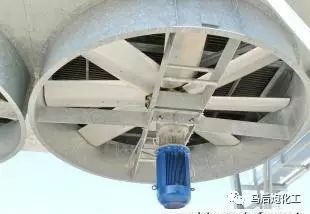

　　風機一般要求壓頭低、流量大，一般采用空氣螺旋槳型軸流風機，通常為立式安裝。

　　空冷器構架應具有良好的穩定性。通常由型鋼及薄鋼板組成，目前多采用冷彎異型型鋼。構架的尺寸應與管束和風機的尺寸相匹配。 在選擇構架型號時，應注意下列事項。

　　2、不同寬度的管束放在同一構架上時，可以不沾滿構架的全寬，所欲空缺部分，應另用密封件覆蓋密封。

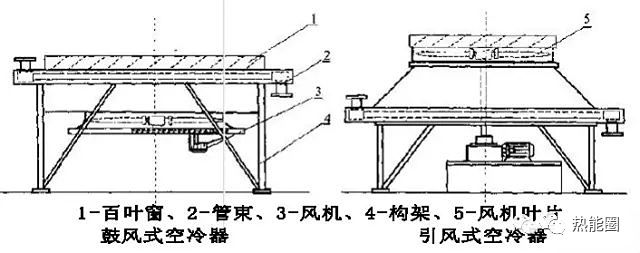

　　4、鼓風式構架自成整體。引風式構架多數依靠管束構架測梁構成，不能獨立支撐。

　　自動式：用自動儀表控制系統操縱百葉窗上的機械執行機構，以調節百葉窗開啟度。

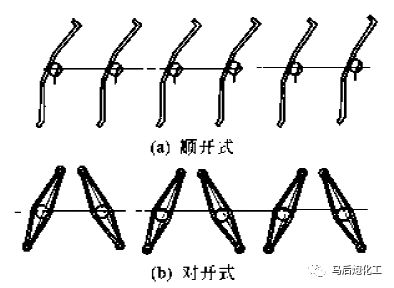

　　對開式的操作連桿系統較順開式的較復雜，但調節性能較好，風量隨葉片開啟度的變化曲線比較接近先行，有利于操作。九游體育
